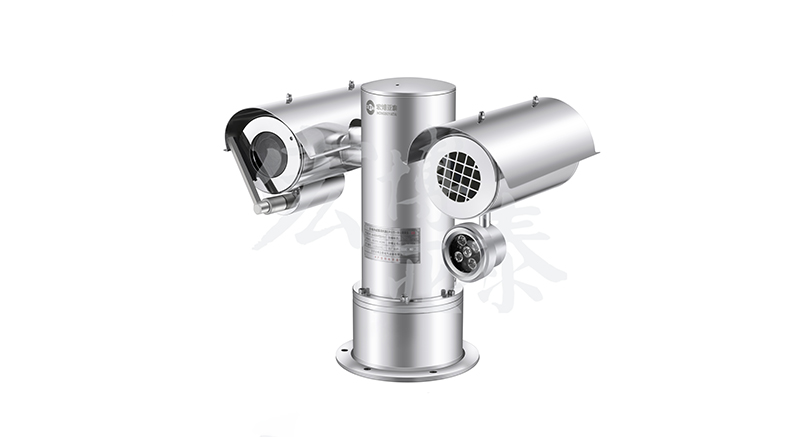

HB-8501R-F9432-T9310
防爆热成像双光谱一体化摄像仪
具有ⅡA、ⅡB、ⅡC类可燃性气体，引燃温度组别为T1-T6组的1区、2区，可燃性气体或蒸气与空气形成的爆炸性混合物的场所，也适用于引燃温度组别为T1-T6组的21区、22区，含有可燃性粉尘混合物的场所。如：石油、化工、矿井、军工、医药、油库、轮船、钻井平台、加油站、花炮生产、粮食加工储存等。
● 双重防爆认证，防爆标志：Ex d ⅡC T6 Gb/Ex tD A21 IP68 T80℃
● 热成像采用氧化钒非制冷型探测器，支持384×288分辨率
● 响应波段：8-14µm，NETD（噪声等效温差）：＜50 mk(@30 °C,F#=1.0)
● 热成像镜头焦距9.7mm，热成像近摄距1.5m
● 支持2种测温范围：-20 ℃-150 ℃或0 ℃-550 ℃
● 测温精度：±2 ℃或者读数的±2%
● 支持多种测温功能：点、线和框测温，通过十字光标突显最高温
● 支持多种伪彩
● 支持3D降噪、手动AGC等图像细节增强功能
● 支持快门校正、光学透过率矫正等功能
● 采用高性能400万像素1/2.8" CMOS图像传感器，图像清晰度高
● 具备32倍光学变倍，焦距为5.9mm-188.8mm
● 最低照度：彩色0.05Lux@(F1.5，AGC ON)；0lux红外灯开启
● 采用多角度雾面/亮面阵列红外灯，低热能，低功耗，照射距离可达100米
● 支持深度学习算法，支持人脸抓拍，最大同时抓拍5张人脸
● 支持切换为道路监控模式，提供精准的人车分类侦测和报警
● 支持区域入侵侦测、越界侦测、进入区域侦测和离开区域侦等智能侦测等
● 支持H.265编码、3D降噪、120dB宽动态、强光抑制、背光补偿，电子防抖
● 支持水平360°连续旋转，垂直方向±90°，无监视盲区
● 支持255个预置位、断电记忆、自动巡航等功能
● 支持AC85V～260V宽电压供电，可选配DC24V 3A供电
● 智能雨刷功能，雨刷采用汽车雨刷刮片，耐候性好，更换方便
● 内置半导体可控温组件，实现自动加热和散热功能
● 涡轮蜗杆传动结构设计，精密步进电机驱动，反应灵敏，运转平稳
● 视窗采用特种防爆玻璃，玻璃表面经纳米技术处理，光通率高、不粘水、不粘油、排斥灰尘
● 采用304不锈钢材质制造，适合化工、酸碱等强腐蚀性环境使用
技术指标 | 防爆热成像双光谱一体化摄像仪 | |
热成像 | 传感器类型 | 氧化钒非制冷型探测器 |
分辨率 | 384 × 288 | |
帧频 | 50 Hz: 50 fps | |
像元尺寸 | 17 μm | |
响应波段 | 8~14μm | |
NETD（噪声等效温差） | ＜50 mk(@30 °C,F#=1.0) | |
热成像镜头焦距 | 9.7 mm | |
最大光圈值 | 1.0 | |
MRAD（空间分辨率） | 1.75 | |
热成像近摄距 | 1.5 m | |
视场角 | 37.5° × 28.5° | |
调色板 | 白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、深褐色、色彩1、色彩2、冰火、雨、红热、绿热、深蓝等15种 | |
测温范围 | -20 ℃-150 ℃或0 ℃-550 ℃ | |
测温精度 | ±2 ℃或读数的±2% | |
智能信息叠加 | 10个点测温，7个框测温，1个线测温 | |
最大预览路数 | 6路 | |
视频压缩标准 | H.264/MJPEG | |
客户端 | iVMS-4200/iVMS-4800 | |
报警输入 | 支持1路DC 0~3.3 V报警输入 | |
报警输出 | 支持1路常开型电平量输出 | |
应用编程接口 | 支持ISAPI、SDK 16/32bit 384 × 288像素温度数据输出，开放型网络视频接口标准协议 | |
网络协议 | IPv4,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP | |
可见光 | 图像传感器 | 1/2.8” progressive scan CMOS |
有效像素 | 400万 | |
焦距 | 5.9 mm-188.8mm，32倍光学变倍 | |
变倍速度 | 大约5.6秒(光学，广角-望远) | |
水平视角 | 60.2°~2.3° (广角-望远) | |
光圈数 | F1.5~F3.4 | |
最低照度 | 彩色：0.05Lux@(F1.5，AGC ON)；黑白：0.01Lux@(F1.5，AGC ON)；0Lux（补光灯开启） | |
红外距离 | ≥100米 | |
日夜转换模式 | 自动ICR彩转黑 | |
信噪比 | ＞52 dB | |
电子快门 | 1/1~1/30,000s | |
增益控制 | 自动/手动 | |
白平衡 | 手动白平衡、室内、室外、日光灯、钠灯、自动白平衡、自动跟踪白平衡、锁定白平衡 | |
3D数字降噪 | 支持 | |
区域聚焦 | 支持 | |
区域曝光 | 支持 | |
聚焦模式 | 自动/半自动/手动 | |
日夜模式 | 自动/彩色/黑白/报警触发/定时 | |
数字变倍 | 12倍 | |
隐私遮蔽 | 最多8块区域 | |
心跳功能 | 支持 | |
曝光模式 | 自动曝光/光圈优先/快门优先/手动曝光 | |
分辨率及帧率 | 主码流：50Hz:25fps(2560×1440,1920×1080,1280×960,1280×720); 60Hz:30fps(2560×1440,1920×1080,1280×960,1280×720); | |
子码流 | 50Hz:25fps(704×576,640×480,352×288);60Hz:30fps(704×480,640×480,352×240) | |
三码流 | 50Hz:25fps(2560×1440,1920×1080,1280×960,1280×720,704×576,640×480,352×288); 60Hz:30fps(2560×1440,1920×1080,1280×960,1280×720,704×480,640×480,352×240) | |
视频压缩 | H.264/H.265 | |
音频压缩 | G.722.1、G.711-a law、G.711-u law、MP2L2、G.726、AAC、PCM | |
压缩输出码率 | 32 Kbps~16384 Kbps | |
Smart图像增强 | 120 dB超宽动态、强光抑制、背光补偿，电子防抖 | |
Smart编码 | 低码率、ROI | |
设备异常检测 | 非法访问 | |
Smart侦测 | 区域入侵侦测,越界侦测,进入区域侦测,离开区域侦测,徘徊侦测,人员聚集侦测,快速移动侦测,停车侦测,物品遗留侦测,物品拿取侦测,音频异常侦测、移动侦测、视频遮挡侦测 | |
人脸抓拍 | 支持 | |
道路监控 | 支持 | |
网络协议 | IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP ,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP/IP,DHCP,Bonjour | |
同时预览视频数 | 最多20路 | |
用户权限 | 最多32个用户，分3级：管理员、操作员和普通用户 | |
安全模式 | 授权的用户名和密码，以及MAC地址绑定；HTTPS加密；IEEE 802.1x网络访问控制 | |
SD卡接口 | 支持Micro SD/Micro SDHC/Micro SDXC卡,最大支持256G | |
云台 | 旋转范围 | 水平：360°连续旋转；垂直：±90° |
旋转速度 | 水平：0.1°- 40°/s，垂直：0.1°- 40°/s | |
预置点 | 255个 | |
预置位精度 | ±0.1° | |
自动巡航 | 4条，每条可添加16个预置点 | |
守望功能 | 支持 | |
变倍限速 | 支持 | |
断电记忆 | 支持 | |
一般规范 | 防爆标志 | Ex db ⅡC T6 Gb/Ex tb IIIC T80℃ Db |
证书编号 | CNEx19.2694X | |
供电方式 | AC85V ～ 260V/DC24V 3A( 可选） | |
工作温度和湿度 | -40℃~60℃，湿度小于90%RH（无凝结） | |
防护等级 | IP68 | |
外壳材质 | 304不锈钢材质 | |
应用编程接口 | 支持软件集成的开放式API，支持标准协议(ONVIF、PSIA、CGI)、支持海康SDK和第三方管理平台接入 | |
浏览器 | IE 10~11, Chrome 57+, Firefox 52+, Safari 12+ | |
网络接口 | 支持10M/100M网络数据 | |
音频接口 | 1 进 1 出（可选配） | |
报警接口 | 1 进 1 出（可选配） | |
出线孔规格 | 1 个 G3/4" 出线孔 | |
安装方式 | 多种安装方式可选根据应用环境进行选择 | |
产品重量 | ≤30kg | |
